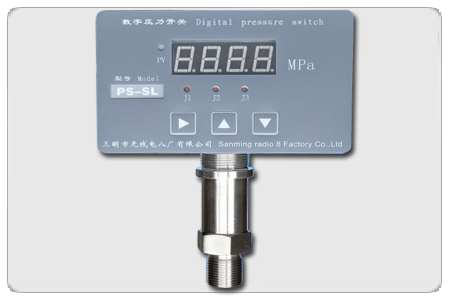

PS-SL型號儀表是在引進國外先進儀表技術的基礎上,完善、創新設計的新一代儀表。其特點如下:
1.采用微機芯片,使線性技術智能化。
2.掉電采用EEPROM數據保護,輸入設置的所有數據以及工作狀態可永久保存,同時具有密碼保護功能。
3.控制輸出采用光電隔離,克服了控制對象對本機的干擾,增強儀表穩定性。
4.儀表具有看門狗電路,有自動復位功能、復位時繼電器輸出狀態保持不變,有效地防止了“死機”和“誤控”。
主要技術指標
1、使用條件:
環境溫度:0℃—50℃,相對濕度≤85%
海拔高度:≤2000米
工作電源:DC24V
2、基本誤差:≤±0.5%±1個字,特殊需要可以±0.2%±1個字
3、顯示量程:0—1.0MPa 0—16.0MPa
4、抗干擾性能:輸入共模250VAC,串模三倍于電量程(AC)50HZ干擾電壓時,顯示值變化小于基本誤差
5、控制設定:鍵盤數字設定,控制靈敏度:±0.1%;控制誤差:±0.1%
6、輸出方式:
A)、繼電器觸點容量:220VAC,3A
B)、RS485或RS422通訊功能(選件)
C)、滿足于主從線結構通訊,波特率320—9600;一位起始位、八位數據位、一位停止位,無奇偶校驗位。
D)、模擬量輸出:(選件)
0—10mA(負載電阻≤1.5KΩ);0—5V
4—20mA(負載電阻≤750Ω);1—5V
7、顯示方式:超量程50個字時,超上量程顯示“H-A”,超下量程顯示“L- A”, 熱電阻斷線時顯示“A-A”
8、功耗:整機消耗功率不大于3W
9、外形盡寸:125X60X58mm
10、螺紋接口:G1/2 ,M20×1.5
10、儀表重量:≤1Kg
后端接線及面板說明
接線:儀表背面接線端子和外型結構如下圖所示:
A)、壓力傳感器和儀表已連接好如上示意圖。
B)、三組繼電器報警控制輸出:J1、J2、J3常開端子分別接端子(1、2)、
(3、4)、(7、8),報警時則常開端子閉合。
C)、工作電源:直流24V正接端子(11)、負接端子(12)。
|
